安装使用

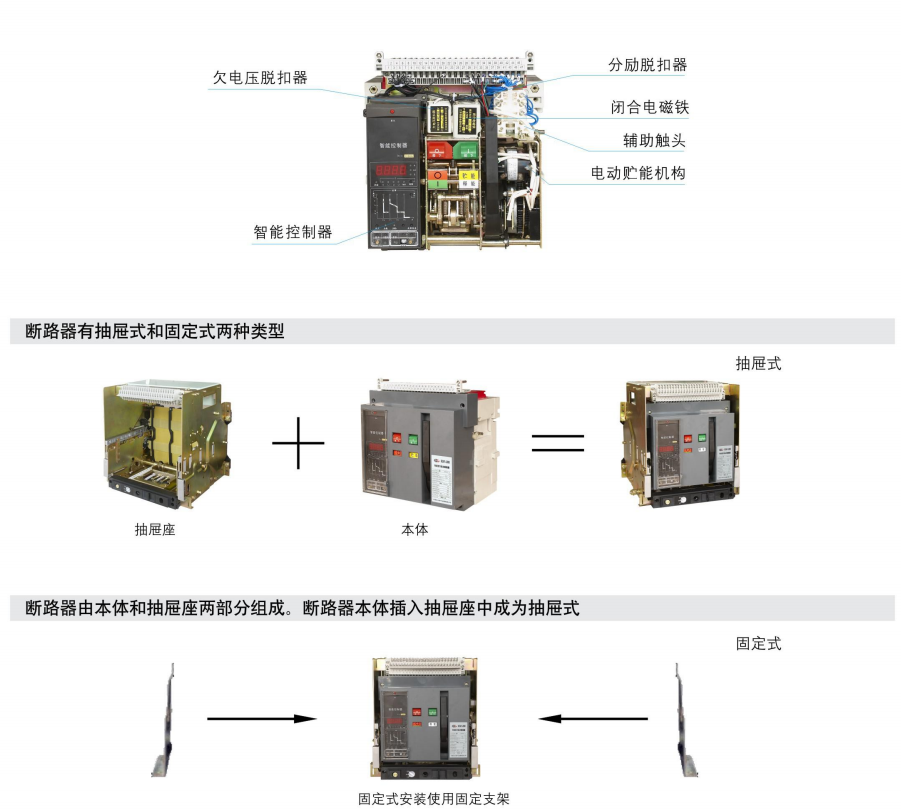

1、将断路器从包装箱固定底板卸下,如为抽屉式断路器，首先抽出断路器抽屉座下部的手柄，可靠插入抽屉座下部横梁塑料罩壳中的孔中，逆时针转动手柄，断路器本体会慢慢朝抽屉座外滑动，当下部指示导杆指到分离位置，并且手柄已不能旋动时，抽出手柄，两只手分别抓住抽屉座上铝把柄，同时用力抽出断路器本休，到抽不动为止，将本体移出抽屉座，然后将抽屉卸下底板，并清理干净抽屉座内异物。以500V兆欧表检查断路器绝缘电阻，在周围介质温度20℃±5℃的相对湿度50%~70%应不小于24MΩ, ,否则应烘干。
2、将断路器(固定式)或抽屉座(抽屉式)放在安装支架上，并紧固着,将主回路母线直接连接到固定式断路器母线上，或在断路器本体放入抽屉座导轨上，将手柄插入进出装置孔中，顺时针转动手柄，使抽屉座下部位置指在连接位置时，并听到“咔嗒"声后，表明断路器本体连接到位,再将主回路母线连接到抽屉座母线上。
3、按电气原理图接线二次回路。
注：抽屉座内不得有螺母、垫片或其它异物，以免卡住抽屉座。安装前请核对产品铭牌参数是否满足订货需求。
