一、概述
HXGN-12铠装固定式交流金属封闭开关设备(以下简称开关柜)是我公司自行设计、研制而成的新-代高压电器成套产品符合国家标准GB3906《3~35kv交流金属封闭开关设备》和电力部DL/T404《户内交流高压开关柜订货技术条件》的要求也满足国际标准IEC60298《kV以上25kV以下交流金属封闭开关设备和控制设备》的要求。
该产品吸收了国外的先进技术，针对目前我国现有同类开关柜在运行中发生的事故率较高和体积庞大等问题而自行设计研制的,具有柜体体积小(仅普通开关柜体积的50%)，断路器性能好，可靠性高，“五防”联锁机构可靠、简单等优点。

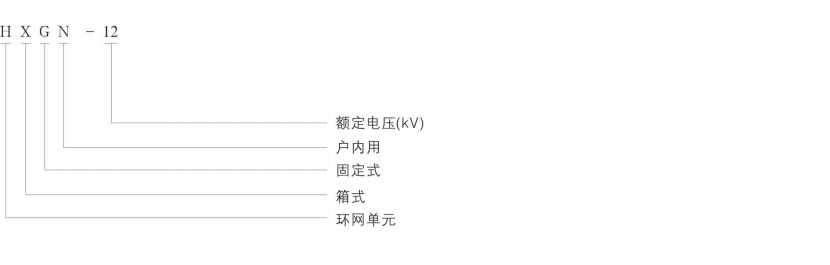

二、型号及其含义
三、使用环境条件
1、正常使用条件
a.环境温度：最高不超过+40℃;最低不低于-15℃；
b.环境湿度：相对湿度:日平均值不超过95%，月平均值不超过90%;水蒸气压:日平均值不超过2.2kPa，月平均值不超过1.8kPa；
c.海拔高度：产品适用在12kV时，海拔不超过1000m;产品适用在7.2kV时，海拔不超过3000m；
d.周围空气没有明显地受到尘埃、烟、腐蚀性或可燃气体、蒸气或盐雾的污染；
e.来自开关设备和控制设备外部的振动或地动是可以忽略的；
f.在二次系统中感应的电磁干扰的幅值不超过1.6kV；
2、特殊使用条件
在超过GB/T11022和本使用说明书规定的正常环境条件下使用时，由用户和制造厂协商。
四、产品结构
开关柜为金属封闭式结构，柜体骨架由钢板折弯后组装和钢板焊接而成，柜内分断路器室、主母线室、电缆室、仪表室等。
开关柜的顶部为母线室，母线室前面为二次元件室，柜中部为断路器室，并在左侧设置隔离开关操作联锁机构，后侧装有电流互感器和照明装置等，柜下部为电缆室，并可装避雷器等。

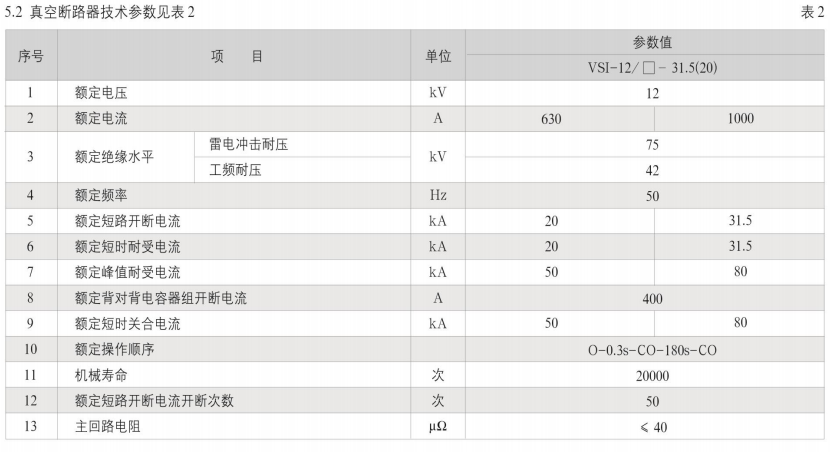

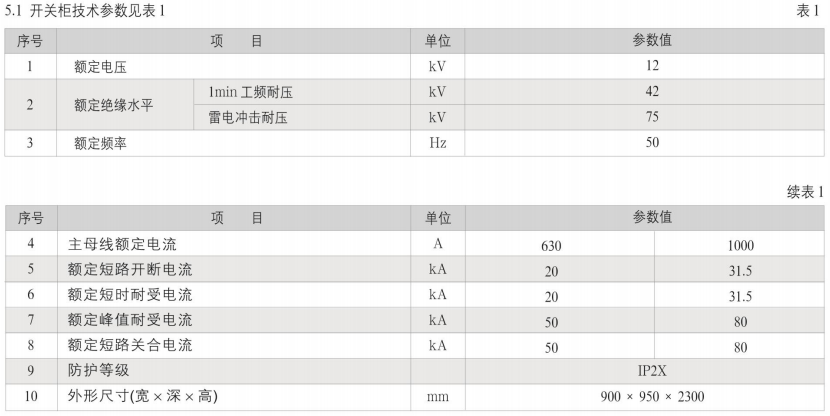

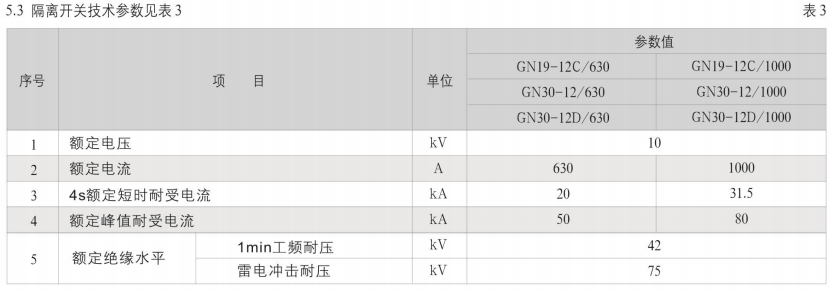

五、技术数据
六、订货须知
订货时用户须提供下列资料：
1、主接线方案编号及单线系统图、排列图；
2、二次回路方案编号及单线系统图、排列图；
3、开关柜的电器元件的型号、规格、数量；
4、主母线型号规格材质，用户无要求时，按制造厂规定供应；
5、开关柜使用在特殊环境条件时，应在订货时提出；
6、需要附件、备件时，应提出其种类和数量。
