一、适用范围
KYN28A-12(Z)(GZS1)型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
本产品符合标准GB3906《3~35kV交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC60298《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》，DL/T404《户内交流高压开关柜订货技术条件》。

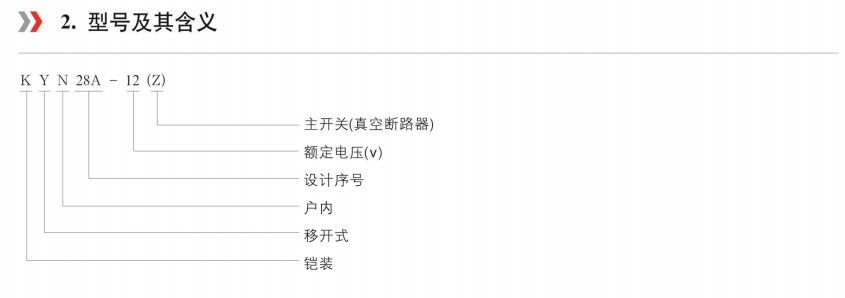

二、型号及其含义
三、正常使用条件
1、周围空气温度:最高温度+40℃，最低温度-15℃；
2、湿度条件:
日平均相对湿度:≤95%；
日平均水蒸气压力不超过2.2kPa；
月平均相对湿度:≤90%；
月平均水蒸气压力不超过1.8kPa；
3、海拔高度:小于1000m；
4、地震烈度:不超过8度；
5、周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染；
6、无经常性的剧烈振动场所；
7、在超过GB3906规格的正常的环境条件下使用时，由用户和制造厂协商。
四、技术参数
五、结构特点

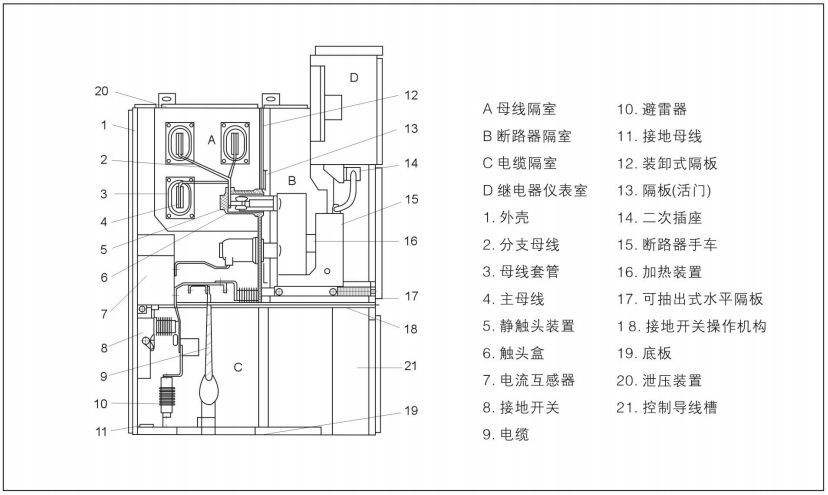

1、开关设备结构见图1
2、完全金属组装，组装式结构，组合方案广。
3、柜体选用进口的敷铝锌薄钢板，经CNC机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用性强。
4、可装配ZN63A-12系列或进口VD4系列真空断路器，适用性广、可靠性高、实现长年免维护。
5、手车设工作、试验位置、各位位置均有定位和显示装置，安全可靠。
6、 各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入。
7、由专用运载车运送手车，操作轻便、灵活。
8、电缆室可安装多达9根单芯申缆。
9、高可靠的联锁装置，完全满足“五防”要求。
10、各高压室均有泄压通道，确保人身安全。
11、面门装有观察窗，采用防爆玻璃，可观察室内元件的工作状态。
六、产品成套性
供货时应提供下列文件和附件:
1、合格证;
2、装箱单;
3、使用说明书;
4、出厂检验报告;
5、有关电气图纸;
6、合同规定的备品配件;
7、主要元件的安装使用说明书,
七、订货须知
订货时应提供下列资料
1、主回路系统方案图:
2、辅助电路电气原理图，辅助电路电压；
3、柜内元件清单（包括元器件型号、名称、规格、数量）；
4、开关设备平面布置图；
5、柜体颜色（如无要求按本公司标准供给）；
6、所需备品备件清单；
7、其它特殊使用条件；
