一、适用范围
GCK低压抽出式成套开关设备(以下简称开关柜)，适用于发电厂、冶金轧钢、石油化工、轻工纺织、电力、机械、码头、大楼宾馆等场所作为交流三相四线或三相五线制、额定工作电压380V(400)、(660)，额定工作电流至4000A，额定频率50(60)Hz电力系统的配电和电动机控制之用。
开关柜是经过全面型式试验，并通过国家强制性产品3C认证。该产品符合GB7251.1《低压成套开关设备和控制设备》、IEC60439-1《低压成套开关设备和控制设备》等标准。

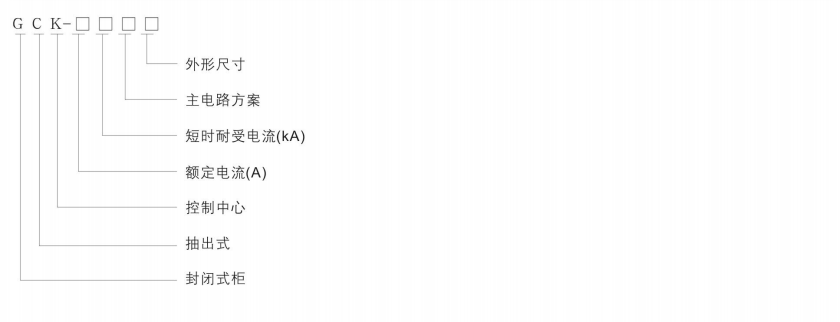

二、型号及其含义
三、正常使用条件
1、周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃，最低周围空气温度-5℃；
2、安装场地的海拔高度不超过2000m；
3、周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染；
4、大气条件：
空气清洁，在最高温度为+40℃时，其相对湿度不得超过50%。在较低温度时，允许有较大的相对湿度。
例如：+20℃时相对湿度为90%。但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。
5设备安装时与垂直面的倾斜度不超过5°。
6设备应安装在无剧烈振动和冲击的地方。
注：用户有特殊要求时可与我公司协商解决。
四、主要技术参数
五、结构特点
1、GCK的基本柜架为组合装配式结构，柜架采用热轧钢STHC，FA型材利用角板定位，螺柱连接，无焊接结构，零部件的成型尺寸、开孔尺寸、设备间隙实行模数化。（模数E=20mm）
2、内部结构件采用镀锌处理。
3、外部结构件经酸洗磷化处理后，采用高压静电喷塑。
4、结构零件通用性强，机械强度高。
5、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
6、机械联锁MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全，联锁机构带有解锁装置，操作电工必要时可用解锁装置在通电情况下开启小室门，检视抽屉内部。
7、受电开关、联络开关及MCC柜的抽屉都具有三个位置:接通位置、试验位置及断开位置。
8、开关柜根据受电或联络需要可装母线桥，母线桥离柜顶高度及母线桥的长度可根据用户需要由我公司设计配套供应。

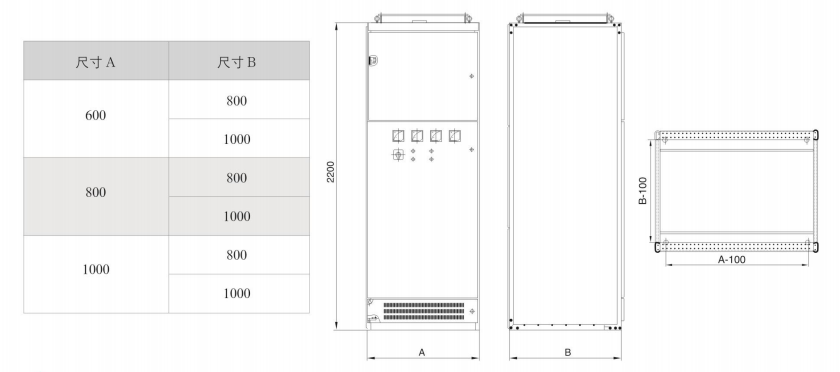

六、外形和安装尺寸
七、供货时应提供下列文件和附件：
1、合格证；
2、装箱单；
3、使用说明书；
4、出厂检验报告；
5、有关电气图纸；
6、柜门钥匙、操作手柄合同规定的备品配件；
7、主要元件的安装使用说明书。
八、订货须知
订货时应提供下列资料；
1、主电路系统方案图；
2、辅助电路电气原理图；
3、柜内元件清单（包括元器件型号、名称、规格、数量）；
4、开关柜平面布置图；
5、柜体颜色（如无要求按本公司标准供给）；
6、所需备品备件清单；
7、与产品正常使用不符的其它特殊要求。
