一、概述
GGD低压固定式成套开关设备（以下简称配电柜）适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz（60Hz），额定工作电乐380V（400V）、（660V），额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换，分配与控制之用。该产品具有分断能力高、动热稳定性好，额定短时耐受电流达50KA。电气方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。
配电柜是经过全面型式试验，并通过国家强制性产品3C认证。该产品符合GB7251.1《低压成套开关设备和控制设备》、IEC60439-1《低压成套开关设备和控制设备》等标准。

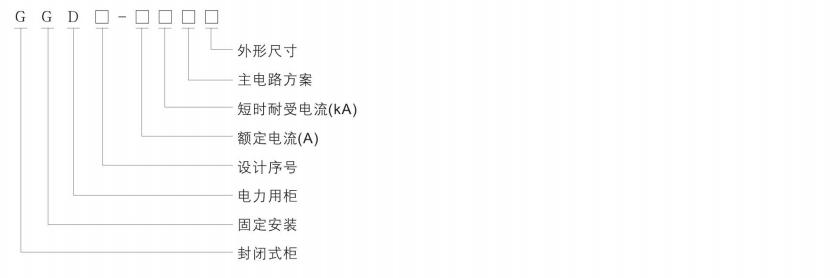

二、型号及其含义
三、正常使用条件
1、周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃，最低周围空气温度-5℃；
2、安装场地的海拔高度不超过2000m；
3、周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染；
4、大气条件：
空气清洁，在最高温度为+40℃时，其相对湿度不得超过50%。在较低温度时，允许有较大的相对湿度。
例如：+20℃时相对湿度为90%。但应考虑到由于温度的变化，有可能会然地产生适度的凝露。
5、设备安装时与垂直面的倾斜度不超过5°；
6、设备应安装在无剧烈振动和冲击的地方；
注：用户有特殊要求时可与我公司协商解决；

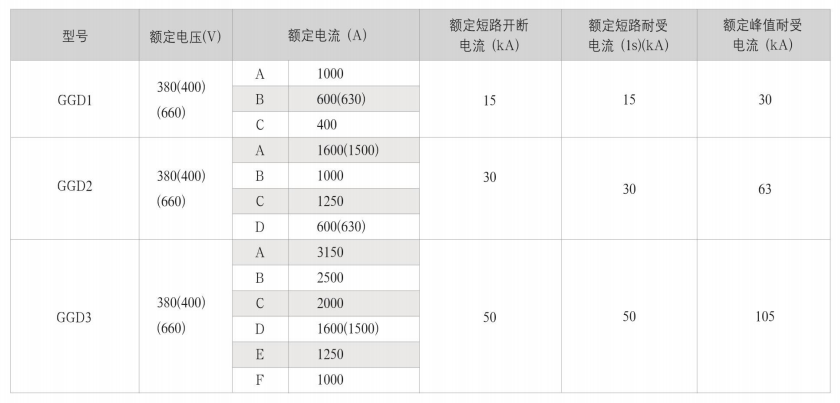

四、主要技术参数
五、结构特点
1、GGD配电柜的柜体采用通用柜的形式，框架用8ME冷弯型钢局部焊接组装而成，框架零件及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现生产。既缩短了生产制造周期，也提高了工作效率。整个柜体颜色为5Y8/1或根据用户要求，表面为高压静电喷塑>60u。
2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成-个自然通风道，达到散热的目的。
3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方、新颖。
4、柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边外均嵌有-根山型发泡橡塑条，关门时门与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5、装有电器元件的仪表门用多股软铜线与框架相连，然后连接到接地母排上。柜内的安装件与框架间用滚花垫圈连接，整柜构成完整的接地保护系统。
6、柜体表面采用高压静电喷塑粉工艺处理。具有附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。
7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
8、辅助电路方案。
辅助电路的设计分供用电方案和发电厂方案两部分。
9、主母线
考虑到价格比和铝代铜的可行性，一般额定电流在1600A及以下时采用单铝排母线。额定电流大于1600A时采用双铜排母线也可根据用户的要求将铝母线换成同等截流量的铜母线。母线的搭接面均采用搪锡工艺处理。
10、电器元件选择
a.GGD柜主要采用国内已能批量生产的较先进的电器元件。柜架断路器采用DWI5、DWI6、DWI7等。也可选用JYWI、DW45TGW45S、CWI、AE、M、F等，塑壳断路器选用JYM1、TGMIS、DZ253、DZ20、TM30、NS等国内外较先进的电器元件。
b.HDI3BX和HSI3BX型旋转操作式刀开关是专为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式保留了老产品的优点，是-种实用新型的电器元件。
c.如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，-般不会因更新电器元件造成制造和安装方面的困难。
d.为进一步提高至电路的动稳定能力，GGD柜的母线支撑采用专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO金合材料热望成型，绝缘强度高、自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线或双母线夹。绝缘支撑是套简式模压结构，成本低、强度高、解决了老产品爬电距离不够的缺陷。
11、柜体的防护等级为IP30、IP40，用户也可根据使用环境的要求在IP20~IP40之间选择。

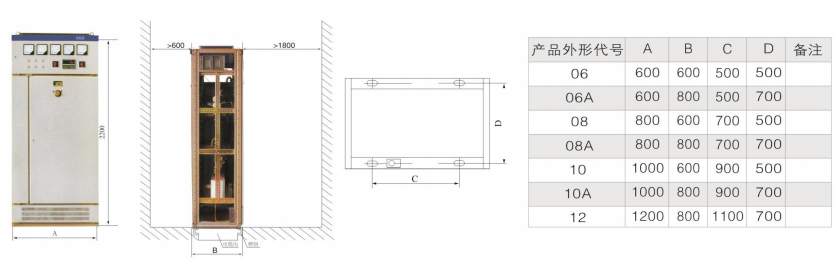

六、外形和安装尺寸
七、产品成套性
供货时应提供下列文件和附件：
1、合格证；
2、装箱单；
3、使用说明书；
4、出厂检验报告；
5、有关电气图纸；
6、柜门钥匙、操作手柄合同规定的备品配件；
7、主要元件的安装使用说明书。
八、订货须知
订货时应提供下列资料：
1、主电路系统方案图；
2、辅助电路电气原理图；
3、柜内元件清单（包括元器件型号、名称、规格、数量）；
4、开关柜平面布置图；
5、柜体颜色（如无要求按本公司标准供给）;
6、所需备品备件清单；
7、与产品正常使用不符的其它特殊要求。
