MNS抽出式开关柜

产品详情

一、适用范围
MNS低压抽出式成套开关设备（以下称开关柜）是-种全组装式低压开关设备，它结构灵活、模块化、多功能、性能可靠安全。适用于冶金、石油、化工、工矿企业及基础设施等领域中，作为三相交流频率为50(60)Hz，额定工作电压380V(400V)、(660V)，额定电流4000A以下的发、供电系统中的配电、电动机集中控制等所有低压系统中。
开关柜是经过全面型式试验，并通过国家强制性产品3C认证。该产品符合GB7251.1《低压成套开关设备和控制设备》IEC60439-1《低压成套开关设备和控制设备》等标准。

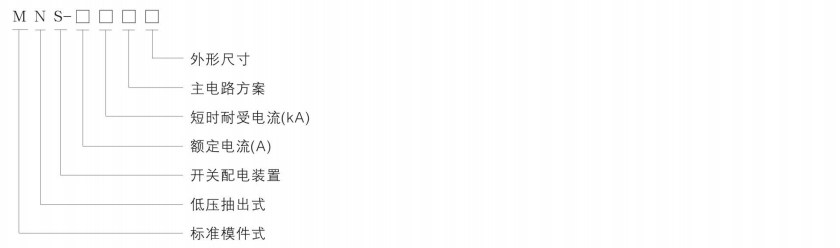

二、型号及其含义

三、正常使用条件
1、周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃，最低周围空气温度-5℃；
2、安装场地的海拔高度不超过2000m；
3、周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染；
4、大气条件：空气清洁，在最高温度为+40℃时，其相对湿度不得超过50%。在较低温度时，允许有较大的相对湿度。
例如：+20℃时相对湿度为90%。但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。
5、设备安装时与垂直面的倾斜度不超过5°；
6、设备应安装在无剧烈振动和冲击的地方。
注：用户有特殊要求时可与我公司协商解决。

四、结构特点
产品设计充分考虑了广大电力用户及设计部门的要求，能满足不断发展的电力行业对增容动力集中控制、方便安装维修缩短事故处理时间等需要、安全、经济、合理、可靠。产品具有接通能力强、分断能力高、动稳定性好、电气方案灵活、组合方便、系列性和实用性强、结构新颖等特点，是国内低压固定式开关柜更新产品。同时可与抽屉柜联拼，混合使用。

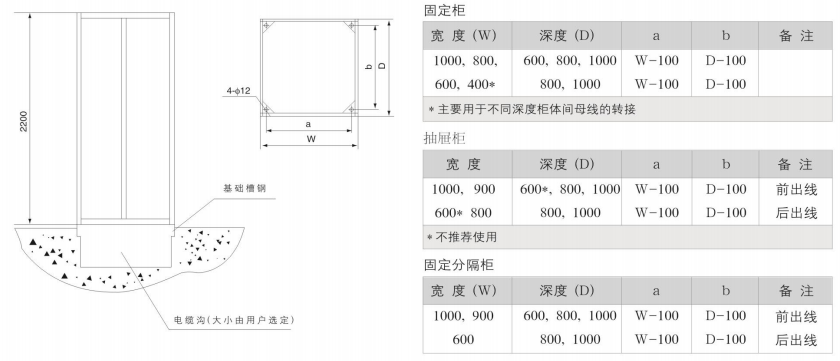

基本结构：
开关柜柜体结构是由型材（模数E=25mm）装配组成。由于采用锁紧自攻螺钉和8.8级高强度螺栓作联接，因而柜体精度高则性好。柜体外形及内部分离。

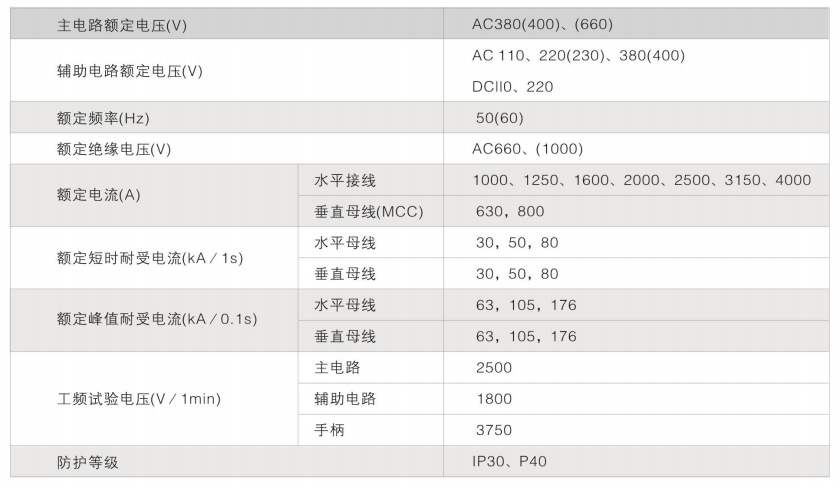

五、主要技术参数
